BC o'rnatilgan sharli vintli dvigatel braketi

Mahsulot tafsilotlari

Qavs dvigatelni va shar vintni tayanchini bitta umumiy tuzilishda ushlab turadi. Uning ochiq o'rta qismi mufta uchun joy beradi, oldingi qo'llab-quvvatlash maydoni esa ishlov berilgan vint uchini juftlashtirilgan-rulman moslamasi orqali joylashtiradi.



Chizmalarda ikkita ramka guruhi ko'rsatilgan. BC12 modellari 57 yoki 60 mm ramkalar uchun BK12 sobit{3}}so'nggi o'lchami va motor interfeyslari bilan mos keladi. BC15 modellari BK15 ga mos keladi va 80 yoki 86 mm motor interfeyslarini ta'minlaydi.



Asosiy transmissiya{0}}o‘rindiq korpusi 6063 T6 alyuminiy qotishmasi sifatida belgilangan. Plastinka, gayka va rondelalar S45C po'lat sifatida ro'yxatga olingan, rulman qismi atrofida rezina muhr uzuklari mavjud. Taqdim etilgan qismlar chizmasi har bir yig'ilishda ikkita rulmanni ko'rsatadi.



Mahsulot tavsifi

BC12 va BC15 shunchaki turli xil motor{2}}teshik naqshlari emas. Shuningdek, ular turli vintlar{4}}oʻlchamlari va podshipnik oʻlchamlaridan foydalanadilar. BC12 chizmasida 6001-seriyali yoki 7001AC rulmanlari roʻyxati keltirilgan, BC15 esa mos keladigan 6002-seriyali yoki 7002AC oʻlchamidan foydalanadi.



Shuning uchun ZC va AC havolalari modelni tasdiqlashda qolishi kerak. Rulman tartibi vintning uchi qanday qo'llab-quvvatlanishiga ta'sir qiladi va faqat vosita ramkasidan tanlanmasligi kerak.



O'rnatish vaqtida vosita mili, mufta va shar vintli jurnali bir xil markaz chizig'ini bo'lishishi kerak. O'rnatilgan qavs alohida o'rnatish qismlari sonini kamaytiradi, lekin u noto'g'ri ishlangan vint uchini yoki mos bo'lmagan ulash teshigini qoplay olmaydi.



Mahsulot haqida ma'lumot

Model	Dvigatel interfeysi	Markaz diametri D mm	Uchuvchi diametri mm	Ruxsat etilgan uchiga mos
BC12ZC AC57	57 mm	38	D2 47.14	BK12
BC12ZC AC60	60 mm	50	D1 70	BK12
BC15ZC AC80	80 mm	70	D1 90	BK15
BC15ZC AC86	86 mm	73	D2 69.6	BK15

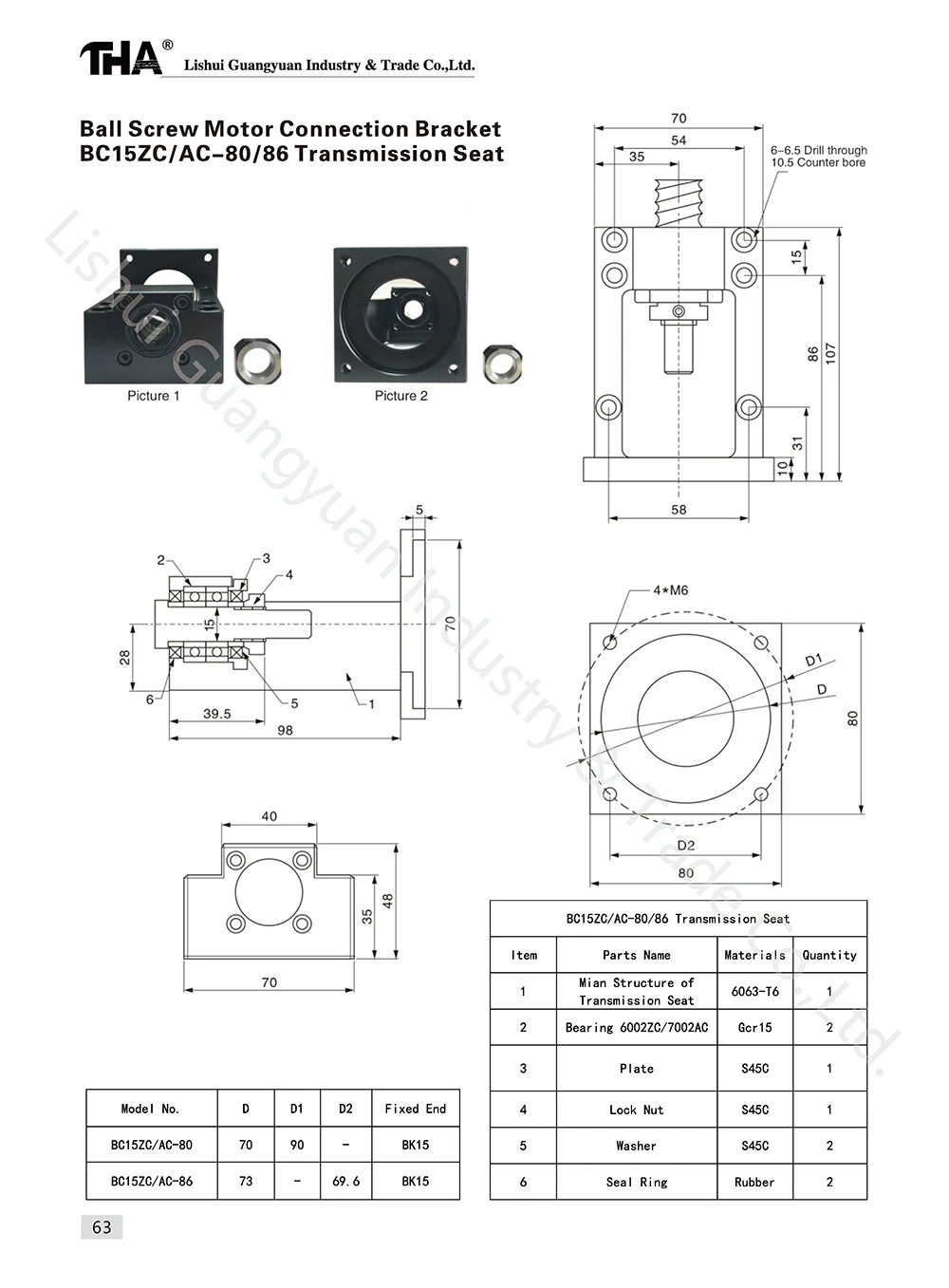

BC12 agregatlari 62-chizmada ko‘rsatilgan kichikroq podshipnik va vint{1}}uchun sxemasidan foydalanadi. BC15 agregatlari 63-chizmada ko‘rsatilgan kattaroq sxemadan foydalanadi.









TSS

Bu avvalgi DB va DS mahsuloti bilan bir xil qavsmi?

Yo'q. DB va DS qavslari ochiq motor-o'rnatish korpuslaridir. Ushbu BC mahsuloti, shuningdek, oʻrnatilgan-yon sharikli vintli tayanch qismlarini ham oʻz ichiga oladi.

Rulmanlar kiritilganmi?

Komponentlar chizmalarida transmissiya oʻrindigʻining bir qismi sifatida-ikta podshipnik koʻrsatilgan. Buyurtmada kerakli ZC yoki AC tartibi tasdiqlanishi kerak.

Qaysi model 57 mm step motoriga mos keladi?

Roʻyxatda keltirilgan 57 mm versiyasi BC12ZC AC57 boʻlib, BK12 sobit{4}}soʻnggi oʻlchamiga mos keladi.

BC12 braketini BK15 vintli uchi bilan ishlatish mumkinmi?

No BC12 va BC15 turli xil qo'llab-quvvatlash o'lchamlarini ishlatadi. Modelni motor interfeysi va qayta ishlangan vida uchiga ko'ra tanlang.

O'rnatish sxemasini o'zgartirish mumkinmi?

Biz OEM/ODM ostida mijozlarga chizmalarni yaratamiz va standart o'lchamlar uchun bitta bo'lakka qadar kichik buyurtmalarni qabul qilamiz.



Biz haqimizda

Lishui Guangyuan Industry & Trade Co Ltd motorli qavslar, sharli vintlardek, qo'llab-quvvatlovchi podshipniklar va o'rnatilgan qo'zg'alish moslamalari uchun muftalar bilan ta'minlaydi. Dvigatel va vint{1}}uchun chizmalarini ishlab chiqarishdan oldin birgalikda ko'rib chiqish mumkin.
