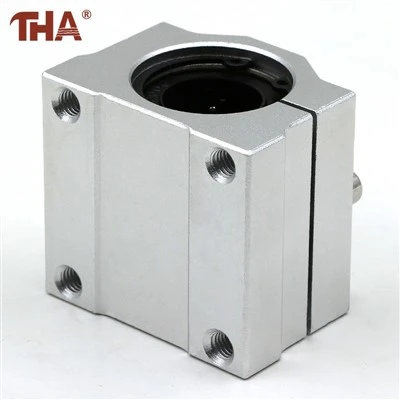

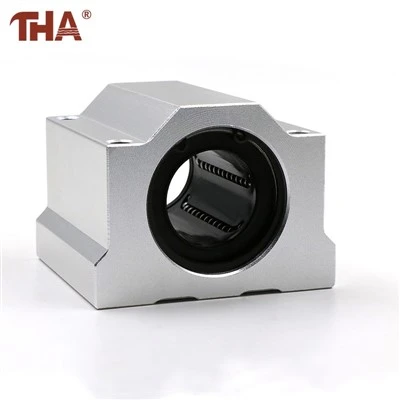

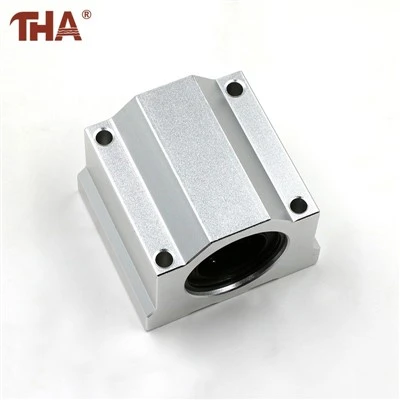

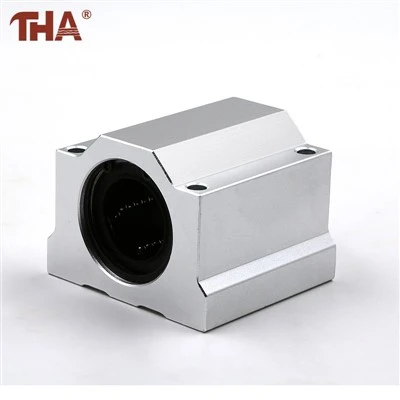

SC20UU alyuminiy chiziqli rulman bloki
20 mm dumaloq mil uchun ishlab chiqarilgan SC20UU bo'shashgan vtulka va korpus emas, balki bitta yig'ilgan arava sifatida keladi. Alyuminiy blokni harakatlanuvchi plastinkaga mahkamlang, uni mil bilan tekislang va ichki rulman sayohatni ta'minlaydi.
Ta'rif
Mahsulot tafsilotlari
Ushbu model 20 mm qattiqlashtirilgan dumaloq mil bo'ylab harakatlanish uchun qurilgan. Blok harakatlanayotganda ichki to'p davrlari aylanib yuradi va mavjud zarbani cheklamasdan doimiy chiziqli harakatni ta'minlaydi.
Alyuminiy korpus vtulkani to'rtburchaklar shaklidagi birlik-o'rnatishga-tayyor holda ushlab turadi. Alohida chiziqli rulni o'rnatish va maxsus korpus ishlab chiqarish bilan solishtirganda, bu tartibga solish vagon atrofida talab qilinadigan qismlar sonini kamaytiradi.
SC20UU yopiq versiya bo'lib, milya tayanchlari blokning harakatlanishiga to'sqinlik qilmasa, ishlatilishi kerak. U doimiy ravishda qo'llab-quvvatlanadigan relsdan o'tish uchun mos emas. O'rnatish vintlarini to'liq mahkamlashdan oldin rulman, shuningdek, milga to'g'ri kelishi kerak; majburiy hizalama blokni qattiq his qilishi yoki uning ishlash muddatini qisqartirishi mumkin.
Mahsulot tavsifi
SC20UU 20 mm nominal mil teshigiga ega. Taqdim etilgan o'lchamli rasmga ko'ra, blokning kengligi 54 mm, balandligi 41 mm va uzunligi 50 mm. Uning milya markazi o'rnatish mos yozuvlar yuzasidan 21 mm balandlikda joylashgan.
Katalog shuningdek, SC20S AJ UU sozlanishi versiyasini ham ko'rsatadi. Ushbu versiyada ajratilgan korpus va sozlash vinti mavjud, standart SC20UU esa yopiq, sozlanmaydigan{3}}qoplamani ishlatadi. Ular bir xil o'lchamdagi guruhga tegishli, ammo buyurtma berishda bir xil konfiguratsiya sifatida qaralmasligi kerak.
Ichki rulman komponentlari rulmanli po'lat yoki GCr15 xrom po'latdir, tashqi blok esa alyuminiy qotishmasi hisoblanadi. Soqol, milning qattiqligi, milni tugatish va o'rnatish parallelligi - bularning barchasi ishlaydigan qarshilik va xizmat muddatiga ta'sir qiladi.
Mahsulot haqida ma'lumot
| Element | SC20UU spetsifikatsiyasi |
|---|---|
| Mos keladigan mil diametri | 20 mm |
| Mil markazi balandligi h | 21 mm |
| Uy-joy D | 27 mm |
| Umumiy uzunlik L | 50 mm |
| Umumiy kengligi W | 54 mm |
| Umumiy balandligi H | 41 mm |
| G o'lchami | 35 mm |
| O'lcham A | 11 mm |
| O'lcham E | 7 mm |
| O'rnatish balandligi B | 40 mm |
| O'rnatish balandligi C | 40 mm |
| O'rnatish ipi | M6 × 12 |
| S2 | 5,2 mm |
| Asosiy dinamik yuk reytingi | 882 N |
| Asosiy statik yuk reytingi | 1370 N |
| Taxminan vazn | 255 g |
| Uy-joy turi | Yopiq alyuminiy blok |
| Rulman muhrining joylashishi | Ikkala uchida muhrlangan |
TSS
SC20UU chiziqli vtulkani o'z ichiga oladimi?
Ha. Mahsulot alyuminiy blokning ichiga o'rnatilgan chiziqli butadan tashkil topgan yig'ilgan birlikdir.
U qo'llab-quvvatlanadigan dumaloq relsga mos keladimi?
Uzluksiz qo'llab-quvvatlanadigan bo'lim bo'ylab emas. Uning yopiq teshigi milni o'rab oladi va pastki tomondan tayanch uchun o'tish joyi qoldirmaydi.
Qaysi versiya bo'shliqni sozlash imkonini beradi?
Split SC20S AJ UU versiyasi sozlashni ta'minlaydi. SC20UU yopiq, sobit{3}}tozalash versiyasidir.
Blok bilan mil ta'minlanganmi?
Agar tirnoq uni yig'ilishning bir qismi sifatida ko'rsatmasa, mil alohida komponent hisoblanadi.
O'rnatish o'lchamlarini sozlash mumkinmi?
Biz OEM/ODM ostida mijozlarga chizmalarni yaratamiz va standart o'lchamlar uchun bitta bo'lakka qadar kichik buyurtmalarni qabul qilamiz.
Biz haqimizda
Lishui Guangyuan Industry & Trade Co Ltd dumaloq{0}}val va boshqa chiziqli{1}}harakat tizimlari uchun komponentlar ishlab chiqaradi va yetkazib beradi. Buyurtmadan oldin chizmalar ko'rib chiqilishi mumkin, bu teshik o'lchamini, o'rnatish naqshini va kerakli rulman konfiguratsiyasini tasdiqlash.
