GFC poliuretan o'rgimchak jag'i muftasi

Mahsulot tafsilotlari

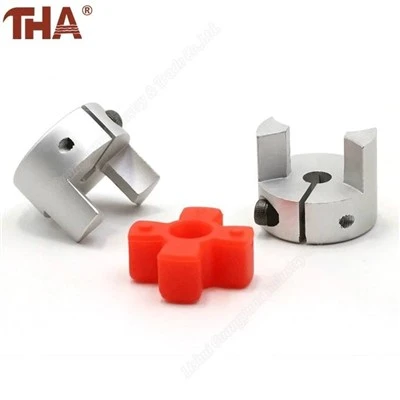

Uch qism ishchi yig'ilishni tashkil qiladi: kirish uyasi, chiqish uyasi va markaziy o'rgimchak. Uyalar anodlangan sirtga ega bo'lgan-yuqori mustahkam alyuminiy qotishmasidan qilingan. Katalog ular orasida poliuretan elastomerini belgilaydi.



O'rgimchak normal ishlash vaqtida metall jag'larni ajratilgan holda ushlab turadi. Shuningdek, u ishga tushirish, to'xtash va orqaga qaytish paytida hosil bo'lgan zarbaning bir qismini yumshatadi. Ushbu element atrofida yog 'yoki yog' kerak emas.

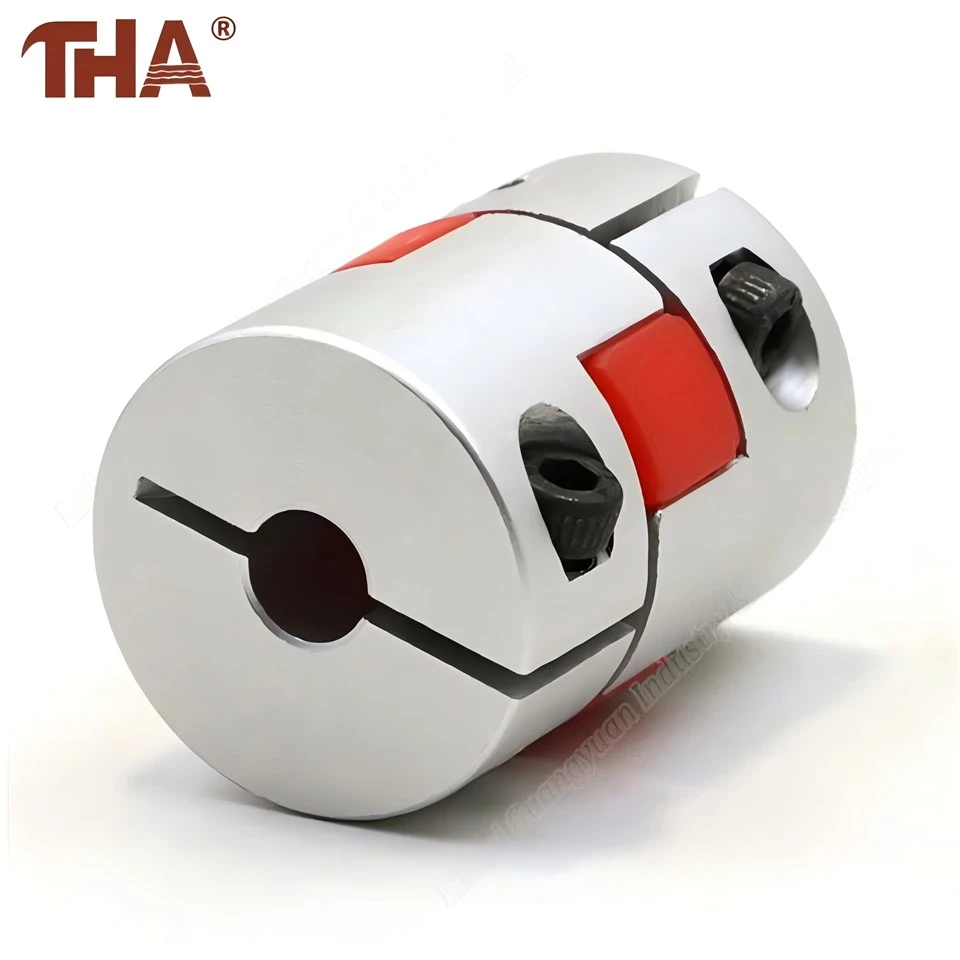

Qisqichli{0}}tartibli uyalar vallar ikki uchida mahkamlanadi. Har bir ramka uchun taklif qilingan diapazonda turli xil teshik diametrlari birlashtirilishi mumkin, bu esa bir muftaga teng bo'lmagan o'lchamdagi millarni ulash imkonini beradi.



Mahsulot tavsifi

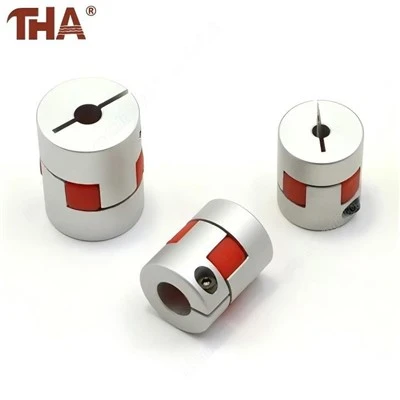

GFC modellari 14 mm dan 95 mm gacha bo'lgan tana diametrlarini qamrab oladi. Eng kichik uchta model 5 N · m nominal momentga ega, GFC95 × 126 esa 250 N · m ga etadi. Kattaroq ramkalar kengroq mil tanlovlarini qabul qiladi, lekin o'rnatish uchun ko'proq joy talab qiladi.



O'rgimchak ishlaydigan komponent bo'lib, haydovchi qo'shimcha o'yin, zarba shovqini yoki javobda noodatiy o'zgarishlarni rivojlantirsa, tekshirilishi kerak. Qarama-qarshi jag'lar elastomerning jiddiy shikastlanishidan keyin aloqa qilishi mumkin bo'lsa-da, mufta bu holatda ishlashni davom ettirmasligi kerak. Metalldan{2}}metallga{3}} aloqa qilish mo'ljallangan tamponni olib tashlaydi va zarbani vallar va podshipniklarga o'tkazishi mumkin.



Nashr etilgan siljish chegaralari kichik: 0,1 mm eksantriklik, 1 daraja burchak harakati va ± 0,2 mm eksenel harakat. Ushbu chegaralar ulanishning kichik o'rnatish xatosiga toqat qilishiga imkon beradi; ular milning to'g'ri hizalanishini almashtirmaydi.



Mahsulot haqida ma'lumot

Model	Tana hajmi mm	Nominal moment N·m	Maksimal aylanish tezligi
GFC14×22	14 × 22	5	10000
GFC20×25	20 × 25	5	10000
GFC20×30	20 × 30	5	10000
GFC25×30	25 × 30	10	10000
GFC25×34	25 × 34	10	10000
GFC30×35	30 × 35	12.5	10000
GFC30×40	30 × 40	12.5	10000
GFC40×50	40 × 50	17	8000
GFC40×55	40 × 55	17	8000
GFC40×66	40 × 66	17	7000
GFC55×49	55 × 49	45	6500
GFC55×78	55 × 78	45	6000
GFC65×80	65 × 80	108	5500
GFC65×90	65 × 90	108	5500
GFC80×114	80 × 114	145	4500
GFC95×126	95 × 126	250	4000

Katalog 0,1 mm umumiy ruxsat etilgan eksantriklik, 1 daraja burchak harakati va ± 0,2 mm eksenel harakatni beradi. Teshikning mavjudligi va mahkamlash momenti modelga qarab farq qiladi va saqlangan texnik chizmada mavjud bo'lib qoladi.





TSS

Poliuretan o'rgimchakni almashtirish mumkinmi?

Ha. O'rgimchak ikki markaz o'rtasida joylashgan alohida qismdir. Uning o'lchami tanlangan GFC ulanishiga mos kelishi kerak.

Agar o'rgimchak yomon eskirgan bo'lsa nima bo'ladi?

Tozalash, zarba shovqini va beqaror javob kuchayishi mumkin. Birlashmani metall jag' bilan aloqa qilish uchun qoldirmasdan to'xtatish va tekshirish kerak.

Ikki markazning turli teshik o'lchamlari bo'lishi mumkinmi?

Ha. Tanlangan model uchun ikkala o'lcham mavjud bo'lganda turli xil kirish va chiqish teshiklari tanlanishi mumkin.

Muftani moylash kerakmi?

Poliuretan o'rgimchak uchun moylash kerak emas.

Teshik yoki umumiy konfiguratsiyani sozlash mumkinmi?

Biz OEM/ODM ostida mijozlarga chizmalarni yaratamiz va standart o'lchamlar uchun bitta bo'lakka qadar kichik buyurtmalarni qabul qilamiz.



Biz haqimizda

Lishui Guangyuan Industry & Trade Co Ltd dvigatel bilan boshqariladigan-uskunalar va avtomatika agregatlari uchun muftalar va chiziqli{0}harakat komponentlarini yetkazib beradi. Shaft diametrlari, eng yuqori moment va o'rnatish o'lchamlari modelni tasdiqlashdan oldin ko'rib chiqilishi mumkin.
