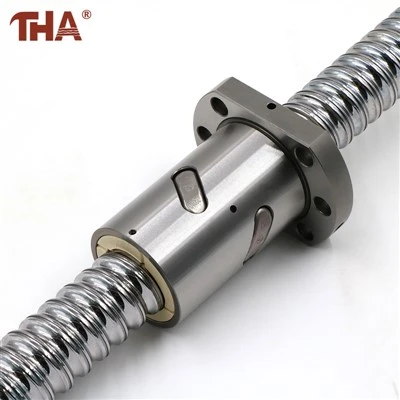

SFU1610 Yagona gaykali sharli vint



Mahsulot tafsilotlari

SFU1610 ni tanlashning amaliy sababi uning 10 mm qo'rg'oshindir. 5 mm qo'rg'oshin yordamida 16 mm vint bilan solishtirganda, u bir xil miqdordagi vosita aylanishlari uchun ikki baravar ko'proq harakat qiladi. Bu uni o'q masofani samarali bosib o'tishi kerak bo'lgan joyda foydali bo'ladi, garchi vosita, qayta aloqa tizimi va boshqaruv sozlamalari hali ham kerakli joylashish aniqligini ta'minlashi kerak.



Uning gaykasi dumaloq gardishga ega bo'lib, gaykani mahkamlash uchun o'rnatish teshiklari mavjud. Vintli ip va ichki koptok izlari mos keladigan juftlik sifatida ishlab chiqariladi. Xuddi shu nominal mil diametriga boshqa-qo'rg'oshin gaykani almashtirish qabul qilinishi mumkin emas, chunki poyganing geometriyasi mos kelmaydi.



Mahsulot tavsifi

SFU1610 buyurtmasi kerakli mashina zarbasidan boshlanadi, ammo tayyor vint bu zarbadan uzunroq bo'lishi kerak. Yong'oq tanasi, rulman qismlari, qulflash ipi, ulash jurnali va ikkala harakat chegarasida bo'sh joy uchun qo'shimcha uzunlik kerak. Ushbu o'lchamlar milni kesish yoki ishlov berishdan oldin yig'ish chizmasida belgilanishi kerak.



Vint sobit rulman birligi va qo'llab-quvvatlanadigan uchi o'rtasida o'tirishi kerak. Uning markaziy chizig'i to'liq zarba davomida yong'oq qavslari va mashinaning yo'nalishlari bilan mos kelishi kerak. Agar gayka korpusi noto'g'ri o'rnatilgan vintni tortish uchun ishlatilsa, natijada paydo bo'ladigan yon kuch mos kelmaydigan ish momentiga olib kelishi mumkin.



Ushbu komponent eksa uchun surish va tortish harakatlarini ta'minlaydi. Jadvalning o'zi relslar, podshipniklar yoki boshqa yo'riqnoma tartibida ishlashi kerak. Mexanizm metall chiplari, abraziv chang yoki yog'ochga ishlov berish qoldiqlari yaqinida ishlayotganida himoya qoplamalari tavsiya etiladi.



Ishlab chiqarishni so'rashda SFU1610 modelini, umumiy uzunlikni va ikkala so'nggi profilni belgilang. Agar qism mavjud vintni almashtirsa, faqat eski milning umumiy uzunligini emas, balki o'lchamli eskizni kiriting.



Biz standart o'lchamlar uchun bitta bo'lak kabi kichik buyurtmalarni qabul qilamiz. Buyurtma miqdori asosida yetkazib berish muddati uchun biz bilan bog'laning.



Mahsulot haqida ma'lumot

Tasdiqlangan element	SFU1610 ma'lumotlari
Seriya	SFU
Nominal diametri	16 mm
Qo'rg'oshin	10 mm
Inqilob bo'yicha avans	10 mm nazariy
Yong'oq tartibi	Yagona gardish sharli gayka
Birlamchi funktsiya	Vintning aylanishini eksenel gayka harakatiga aylantiradi
Mil uzunligi	Tasdiqlangan yig'ish o'lchamlari bo'yicha ishlab chiqarilgan
Tayyorgarlik yakuni	Tanlangan rulmanlar va muftalar asosida
Jadvalni qo'llab-quvvatlash	Alohida hidoyat tizimi bilan ta'minlanishi kerak
Tanlov haqida ogohlantirish	SFU1605 va SFU1610 yong'oqlari bir-birini almashtirib bo'lmaydi
Ishlab chiqarish hujjatlari	Chizmani yakunlashning umumiy uzunligi zarbasi va miqdori





TSS

Savol: Nima uchun SFU1605 o'rniga SFU1610 ni tanlash kerak?
Javob: SFU1610 bir aylanish uchun 10 mm, SFU1605 esa 5 mm oldinga siljiydi. To'g'ri tanlov kerakli besleme tezligiga va joylashishni aniqlash sozlamalariga bog'liq.

Savol: Vint harakatsiz qolganda gaykani aylantirish mumkinmi?
Javob: Standart tartibga solish odatda vintni aylantiradi va nonni harakatga keltiradi. Aylanadigan{1}}yong'oq tizimi boshqa mexanik konfiguratsiyani talab qiladi.

Savol: Kerakli zarbaga teng vintni buyurtma qilishim kerakmi?
Javob: Yo'q. Shuningdek, gayka, mil uchlari, tayanchlar va harakatlanish chegaralari uchun joy ajratilishi kerak.

Savol: Oxirgi ishlov berish uchun qanday chizma kerak?
Javob: Barcha rulman diametrlari, elkalari, iplari, mufta o'lchamlari va ularning eksenel holatini ko'rsating.



Biz haqimizda

Lishui Guangyuan Industry & Trade Co., Ltd. uskuna quruvchilar va almashtirish loyihalari uchun sharli vintlar va qoʻllab-quvvatlovchi chiziqli{2}}harakat qismlarini ishlab chiqaradi. Uzunlik, mil{4}}oxirgi profillar va tegishli komponentlar mijozlar tomonidan tasdiqlangan chizmalardan tayyorlanishi mumkin.
