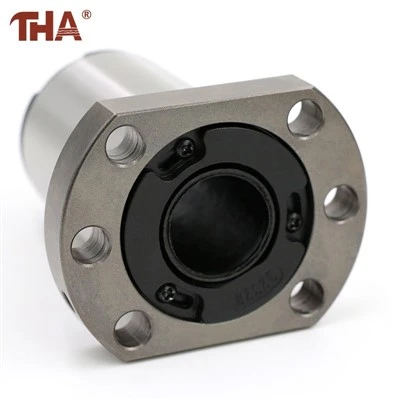

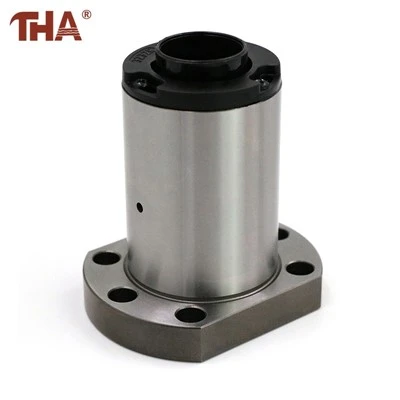

SFS sozlanishi besleme vintlari oilasi
SFS katalogi o'n nominal mil diametrini tanlangan qo'rg'oshin va gayka-kod variantlari bilan birlashtiradi. U bitta to'liq spetsifikatsiya sifatida diametr, aylanish uchun sayohat va yong'oq konfiguratsiyasi tanlanishi kerak bo'lgan loyihalar uchun mo'ljallangan.
Ta'rif
Mahsulot tafsilotlari
SFS ro'yxati bitta universal yig'ilishni tavsiflamaydi. SFS01605-3.8 va boshqa buyurtmachi SFS05050-1.8 ga buyurtma bergan mijoz mil o'lchamlari va harakatlanish xususiyatlari juda xilma-xil bo'lgan mahsulotlarni sotib olmoqda. Ularni bitta sahifa ostida saqlash faqat individual model kodi ko'rinadigan bo'lsa foydali bo'ladi.
Diametr va qo'rg'oshin ma'lumotnomaning raqamli qismiga kiritilgan. SFS03220-2.8 da vint nominal diametri 32 mm bo'lgan 20 mm qo'rg'oshin bilan aniqlanadi. Yong'oq qo'shimchasi modelning bir qismi bo'lib qoladi va uni tashlab bo'lmaydi, chunki boshqa SFS03220 versiyasi o'xshash ko'rinadi.
Mavjud kombinatsiyalar notekis. 16 mm diametrli to'rtta ro'yxatdagi qo'rg'oshin tanloviga ega, 100 mm diametr esa faqat 20 mm qo'rg'oshin bilan ko'rinadi. Quyidagi jadval asl sahifada ro'yxatga kiritilmagan kombinatsiyalarni ixtiro qilmasdan haqiqiy katalog qamrovini ko'rsatadi.
Mahsulot tavsifi
Aytaylik, mashina bir vint aylanishidan 20 mm nazariy harakatni talab qiladi. Katalog nominal diametrlari 16, 20, 32, 40, 50, 63, 80 va 100 mm bo'lgan qo'rg'oshinlarni taklif qiladi, ammo har bir variantda bir xil qo'shimcha ishlatilmaydi. To'g'ri diametr hali ham mashinaning ish uzunligi va eksenel talabiga bog'liq, shuning uchun faqat qo'rg'oshin yakuniy modelni aniqlay olmaydi.
Sahifa nomi ham aniqlik darajasini belgilamaydi. Muayyan joylashish tolerantligiga muhtoj bo'lgan xaridor har bir SFS modeli bir xil aniqlikka ega deb o'ylamasdan, so'rovga ushbu talabni qo'shishi kerak. Oldindan yuklash yoki ruxsat etilgan eksenel o'yin xuddi shu tarzda amalga oshirilishi kerak.
Model tanlanganidan so'ng, ishlab chiqarish chizmasi katalog nomini takrorlashdan ko'ra, milni belgilashi kerak. Umumiy uzunlik, ip uzunligi, rulman jurnallari, yelkalar, qulflash iplari va mufta diametri uchun barcha o'lchamlar kerak. Mashinaning alohida hidoyat tuzilishi harakatlanuvchi stolni qo'llab-quvvatlashi va gaykani milga to'g'rilab turishi kerak.
Biz OEM/ODM ostida mijozlarga chizmalarni yaratamiz va standart o'lchamlar uchun bitta bo'lakka qadar kichik buyurtmalarni qabul qilamiz.
Mahsulot haqida ma'lumot
Har bir katakdagi qiymat mavjud qo'shimchadir. Chiziq, tegishli diametr-va{2}}qo‘rg‘oshin birikmasi sahifada ko‘rsatilmaganligini bildiradi.
| Diametri | 5 mm qo'rg'oshin | 10 mm qo'rg'oshin | 16 mm qo'rg'oshin | 20 mm qo'rg'oshin | 25 mm qo'rg'oshin | 32 mm qo'rg'oshin | 40 mm qo'rg'oshin | 50 mm qo'rg'oshin |
|---|---|---|---|---|---|---|---|---|
| 12 mm | 2.8 | - | - | - | - | - | - | - |
| 16 mm | 3.8 | 2.8 | 1,8 yoki 2,8 | 1.8 | - | - | - | - |
| 20 mm | 3.8 | 3.8 | - | 1,8 yoki 2,8 | - | - | - | - |
| 25 mm | 3.8 | 3.8 | - | - | 1,8 yoki 2,8 | - | - | - |
| 32 mm | 3.8 | 3.8 | - | 2.8 | - | 1,8 yoki 2,8 | - | - |
| 40 mm | 3.8 | 3.8 | - | 2.8 | - | - | 1,8 yoki 2,8 | - |
| 50 mm | 3.8 | 3.8 | - | 3.8 | - | - | - | 1,8 yoki 2,8 |
| 63 mm | - | 3.8 | - | 3.8 | - | - | - | - |
| 80 mm | - | 3.8 | - | 3.8 | - | - | - | - |
| 100 mm | - | - | - | 3.8 | - | - | - | - |
TSS
Savol: Sahifaning sarlavhasi aniqlik darajasini tasdiqlaydimi?
Javob: Yo‘q. Sahifada mahsulot nomi sifatida “High Precision” qo‘llaniladi, lekin C-bahosi yoki sayohatga{2}}burilish tolerantligi ko‘rsatilmagan.
Savol: SFS01616-1.8 va SFS01616-2.8 bir xil mahsulotmi?
Javob: Yo'q. Ularning diametri va qo'rg'oshin mos keladi, lekin ularning turli qo'shimchalari alohida yong'oq xususiyatlarini aniqlaydi.
Savol: Kerakli zarbani tayyor vint uzunligi sifatida ishlatish mumkinmi?
Javob: Yo'q. Yong'oq, podshipnik o'rindiqlari, mufta uchi va sayohat ruxsati uchun qo'shimcha uzunlik talab qilinadi.
Savol: Kotirovka uchun nima taqdim etilishi kerak?
Javob: To‘liq SFS kodini, aniqlik darajasi, oldindan yuklash talabi, strok, umumiy uzunlik, ish tezligi va ishlov berish yakuni-chizmasini taqdim eting.
Biz haqimizda
Lishui Guangyuan Industry & Trade Co., Ltd. sanoat uskunalari uchun sharli vintlar va tegishli chiziqli{2}}harakat komponentlarini ishlab chiqaradi. Standart va chizma asosidagi SFS yig'malari -tasdiqlangan uzunlik va mil{5}}so'nggi o'lchamlari bilan ishlab chiqarilishi mumkin.
